电子产品在进行电磁兼容EMC测试时,EUT与供电电源直接连接时,可以正常启动工作,但是EUT连接EMC测量设备后就无法正常启动进行测量,这是电子设备在进行电磁兼容设备中EUT启动经常会遇到的问题。因此,出现这种情况需要检测EMC的测量系统是否连接正确,其电压电流额定参数是否可以满足EUT的正常工作需求。
出现EUT启动异常的原因有:若EUT内置了开关电源型二次瞬态电源,电源启动时需要大于正常工作的电流,而供电回路中的滤波电流抑制了瞬态电流的幅度时,EUT内置电源无法正常启动;EUT内置大功率点击时,电机的启动电流时正常工作电流的5-10倍,也可能受到供电回路滤波电感的抑制,使得电机无法正常启动;EUT的低压交流或者低压支流供电时,正常工作的电流已经很大,再加上启动时瞬态电流的放大作用,容易出现EUT无法正常启动;注入干扰的耦合网络一般串联在供电回路上,加剧了这种抑制效应,EUT会出现无法启动现象。
针对以上EMC测试中经常出现的几种EUT启动异常,分析根本原因,从供电回路入手,对发射和敏感度测量进行以下讨论。

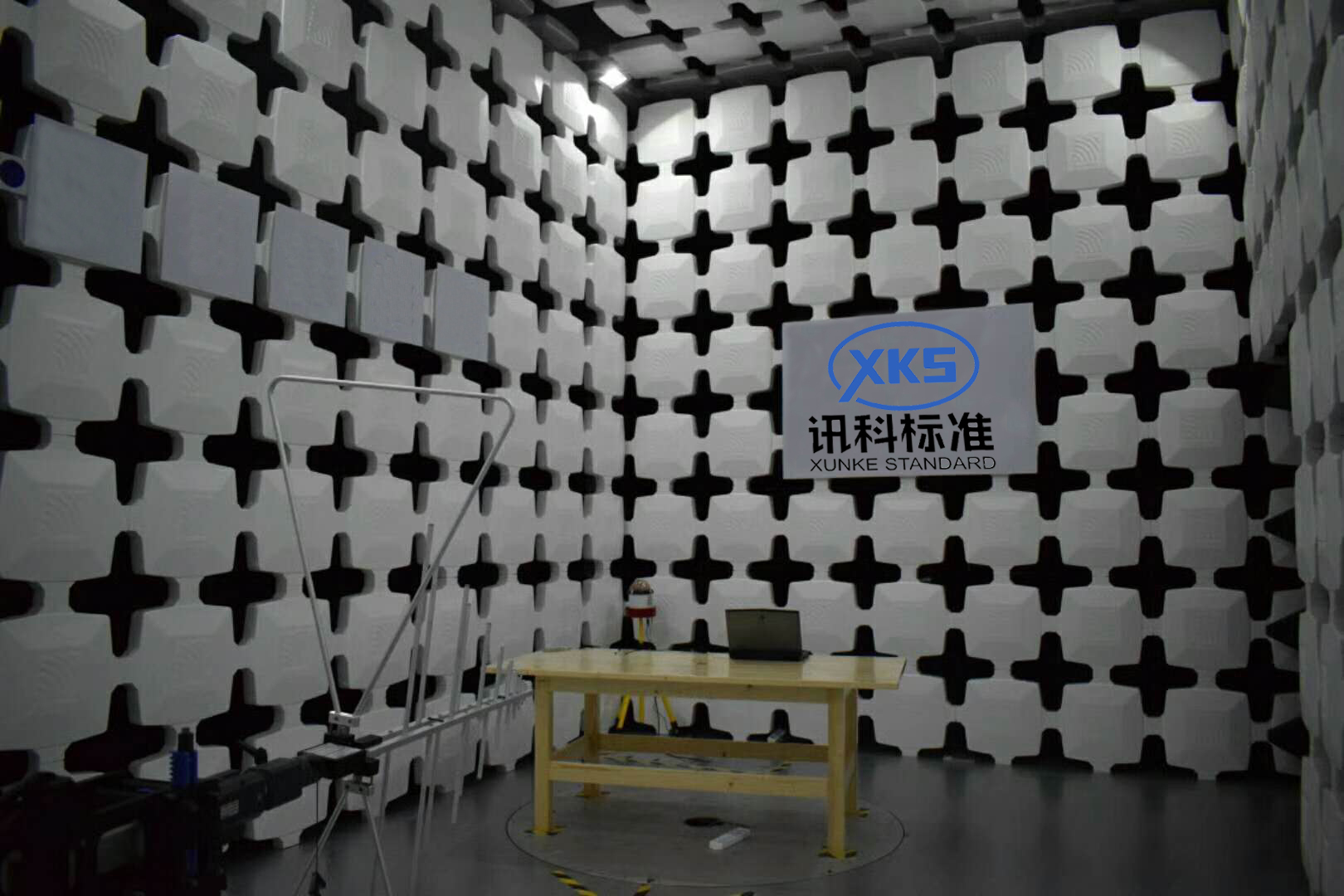

对EUT启动影响较小的,主要考虑暗示滤波器内置电感对EUT的影响。在暗室内置的滤波器入口处增加荣性补偿网络,使其补偿容量与滤波器相匹配。
电磁兼容检测时EUT无法启动,既有可能是暗室滤波器引起的,也有可能是耦合变压器在回路中的串联效应引起的。若耦合变压器内阻,使得EUT无法正常启动,可在耦合变压器两端并联短路开关。如果耦合变压器内阻过大,无法保证EUT正常工作时足够的工作电流,需要更换内部电阻、电流、额定电流、功率更大的耦合变压器。以上是电磁兼容测试的相关内容,如需要办理了解这方面的内容,欢迎随时来我司讯科技术详细了解!
